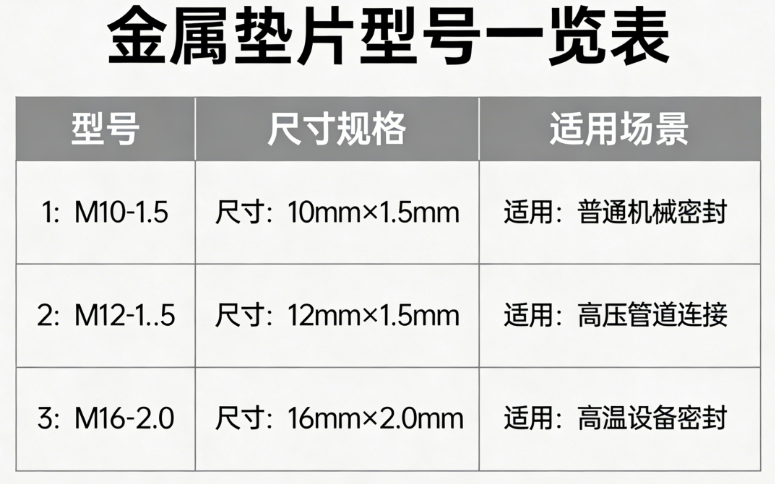

金属垫片以其耐高温、耐高压、密封稳定性强的特点，广泛应用于化工、石油、电力、冶金等工业领域。型号必须与三个核心要素结构类型、标称参数和材料一起标记。以下是系统的模型整理，兼顾样本参考和实际应用。
1. 扁平金属垫片
核心特点
结构简单，由单块金属板切割而成，表面平整，适合平面法兰密封，价格低廉。
规格
标注有外径（D）×内径（d）×厚度（t），适用于国标/美标/欧标法兰。
| 材料型号 | 示例规格 | 公称压力（PN） | 耐温范围 | 适用场景 |
|---|---|---|---|---|
| 304 不锈钢 | 304-Φ150×Φ110×2mm | PN1.6~PN4.0MPa | -200℃~600℃ | 普通蒸汽管、给排水法兰 |
| 316 不锈钢 | 316-Φ200×Φ150×3mm | PN2.5~PN6.4MPa | -200℃~700℃ | 沿海氯介质化工管道 |
| 紫铜 | 紫铜 -Φ80×Φ50×1.5mm | PN1.6~PN2.5MPa | -100℃~250℃ | 低压燃气管道、制冷设备 |
| 铝 | 铝 -Φ100×Φ65×2mm | PN1.0~PN1.6MPa | -196℃~200℃ | 低温液氮管道、真空设备 |
执行标准
GB/T 9126-2017《钢管法兰用金属垫片》
2、金属缠绕垫片
它由金属带（不锈钢）和非金属填充带（石墨、聚四氟乙烯）制成。具有良好的弹性和优良的密封性能。它是工业上应用最广泛的金属填料类型。
结构分类及模型实例
按结构分为4种，型号包括标准、型式、公称通径、公称压力
| 结构型式 | 型号举例（国家标准 HG/T 20610-2009） | 结构性能 | 适用法兰 |
|---|---|---|---|
| 基本型（A 型） | A-304 / 石墨 - DN50-PN25 | 无内圈、无外圈 | 舌槽法兰 |
| 带内圈型（B 型） | B-316/PTFE-DN80-PN40 | 带内圈，加强密封面配合 | 凹凸面法兰 |
| 带外圈型（C 型） | C-304L / 石墨 - DN100-PN64 | 带外圈，易于定位 | 平 / 凸面法兰 |
| 内外环型（D 型） | D-316L / 石墨 - DN150-PN100 | 带内环 + 外环，最强耐压 | 高压高温管法兰 |
执行标准
国家标准：HG/T 20610-2009、GB/T 4622.1-2017
美标：ASME B16.20
3.金属齿形垫片
核心特点
金属板表面加工成同心环形齿形，利用齿尖与法兰密封面的接触变形实现密封，适用于高压工况。
| 材料型号 | 示例规格 | 公称压力 | 温度范围 | 适用场景 |
|---|---|---|---|---|
| 304 不锈钢 | 304 - 齿垫 - DN65-PN64-8 齿 | PN40~PN160MPa | -200℃~650℃ | 高压蒸汽锅炉、加氢反应釜 |
| 316 不锈钢 | 316 - 齿形填料 - DN125-PN100-10 齿 | PN64~PN250MPa | -200℃~750℃ | 高压化工管道、油气输送管道 |
执行标准
GB/T 19066.1-2018《管法兰用金属齿形组合垫片 第1部分：基本型》
4. 金属镜片垫
核心特点
它呈透镜形式，与法兰的球形密封面配合。具有极强的密封性能，特别适用于超高压工况。
| 材料型号 | 示例规格 | 公称压力 | 温度范围 | 适用场景 |
|---|---|---|---|---|
| 铬钼合金钢 | 12CrMoV - 透镜垫 - DN25-PN320 | PN160~PN320MPa | -50℃~550℃ | 超高压液压系统、油气井口装置 |
| 316L 不锈钢 | 316L - 透镜垫 - DN40-PN250 | PN100~PN250MPa | -100℃~600℃ | 高压化学反应釜 |
执行标准
GB/T 19066.3-2018《管法兰用金属透镜垫片》
5.金属垫片的选择及高频常见问题解答
金属包装型号中的DN和PN代表什么？ DN=公称直径，对应法兰直径； PN=公称压力，代表垫片的公称工作压力
304和316金属垫片选择有什么区别？ 普通干燥/中性介质选择304；对于沿海、氯化和高腐蚀性介质，请选择 316。
金属缠绕垫片石墨填料和聚四氟乙烯填料如何选择？ 高温（>200℃）工况选择石墨；食品、医药及强酸强碱介质选用聚四氟乙烯。
超高压工况首选哪种金属填料？ 优先选择金属透镜垫片或齿形垫片，它们具有更好的密封面贴合性和耐压性能。
金属垫片可以重复使用吗？ 扁平金属垫和牙垫在表面没有损坏的情况下可以拆卸后重复使用；建议一次性使用包裹垫。
