垫片规格型号大全

垫片是起密封、缓冲、防漏作用的工业配件。它们广泛应用于管道、阀门、仪表法兰、机械连接件等，其规格型号应分为三个核心尺寸：材质、结构型式和尺寸标准。这是对规格和型号的系统整理，具有实用的方法和精选的参考资料。

1、垫片按材质和型号对应特性分类

不同材质的垫片适用于不同的介质、温度、压力环境，是选择的首要依据。

桌子

材质类型 常用材质规格 图案识别 图案 适用场景 核心特性

金属垫片304不锈钢、316不锈钢、黄铜、铝、锡304-Φ50×Φ30×2（外径×内径厚度）高温高压管道、化工设备、蒸汽系统耐温耐压能力强，密封性能稳定，可重复使用

非金属垫片橡胶（丁腈NBR、氟橡胶FKM、硅胶）、石棉（禁用场合除外）、石墨、聚四氟乙烯（PTFE）PTFE-Φ80×Φ55×3； NBR-法兰DN50低压常温机关、食品及医疗设备、给排水系统柔性好、耐腐蚀性能优良（聚四氟乙烯）、成本低

铸造石墨金属复合垫片、石墨金属缠绕、石棉复合球、金属缠绕垫片——4.5MPa-DN100；石墨复合垫片-304芯 中温中压工况，唇形密封，阀门泵接口 结合了金属和非金属的优点，密封适应性强。

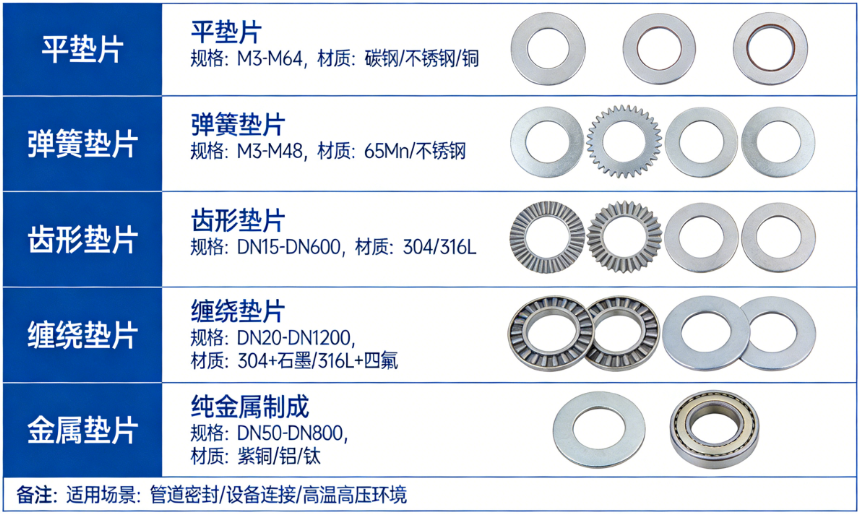

2.垫片按结构类型分类及规格

垫片结构类型决定了安装方法和密封效果。主要型号及规格如下：

1.平垫片（最常见的类型）

规格：按所标注的外径（D）、内径（d）、厚度（t）。常见厚度为0.5mm-10mm。内径与螺栓孔或管道的直径相匹配。

模型样品：Φ100×Φ60×2mm（圆扁码）；方形垫 - 80×80×3mm（用于基础设备）

行业标准：参照GB/T 96-2002《C级平垫圈》、GB/T 1230-2006《钢结构用高强度垫圈》

2.法兰垫片

规格标准：按公称通径（DN）和公称压力（PN）划分，适用于国标（GB）、美标（ANSI）、欧标（DIN）法兰。

样品型号：法兰垫片-DN50-PN16-304（适配DN50，法兰压力1.6MPa，材质304不锈钢）

常用规格：DN15、DN20、DN25、DN40、DN50、DN100、DN200等最大厚度2mm-5mm

3、金属缠绕垫片

结构组成：由金属带（不锈钢）和非金属带（石墨、聚四氟乙烯）缠绕而成。分为基本型、内环型、外环型和内外环型。

样本型号：HG/T 20610-2009 A型DN80 PN25（国标A型，配DN80法兰，压力2.5MPa）

核心参数：缠绕带宽度、金属带厚度、内/外圈尺寸

4、橡胶密封（O型/矩形垫片）

O型垫片：按螺纹直径（d1）和内径（d2）举例：O-Φ50×3.5mm（内径50mm，螺纹直径3.5mm），按国家标准GB/T 3452.1-2005。

矩形橡胶垫片：按长、宽、厚标注，例如：100×80×5mm，适用于异形密封接口。

5、垫片专用

齿形接头垫片：型号包括齿形数量和厚度。例：304锯齿垫片-DN65-PN40，用于高密封压力法兰。

高强石墨代号：型号表示强度和抗压能力的大小。例如：石墨垫——10MPa-Φ120×Φ80×4mm，耐酸碱腐蚀。

3、垫片选型关键参数表的编制

选型维度	核心参数	参考标准 / 取值范围
尺寸匹配	外径、内径、厚度	与法兰 / 接口间隙≤0.5mm，厚度按压力选（高压选厚垫）
耐压等级	公称压力 PN	PN1.6MPa、PN2.5MPa、PN4.0MPa、PN10MPa 等
耐温范围	工作温度	橡胶垫：-20℃~120℃；金属垫：-200℃~800℃；石墨垫：-100℃~600℃
介质兼容性	耐油、耐酸碱、耐溶剂	丁腈橡胶耐油；氟橡胶耐强腐蚀；PTFE 耐酸碱通用

4. 高频常见问题解答表

垫片型号中的DN和PN代表什么？ DN公称直径，对应管道的直径； PN为公称压力，是垫片能承受的最大工作压力

304不锈钢垫片和316不锈钢垫片如何选择？ 304适用于普通工况；船用表和化学含氯介质选择316，具有更强的耐腐蚀性。

聚四氟乙烯垫片可以用于食品行业吗？ 因此，食品级聚四氟乙烯垫片符合FDA标准，无毒无味，适用于食品、饮料管道的密封。

金属缠绕垫片和石墨复合垫片哪个密封更好？ 对于高压和高温工作条件，选择弯曲金属垫片；对于中压工况和介质温度，如需要柔性密封，请选择石墨复合垫片。

垫圈越厚越好吗？ 不可以，厚度需要与密封唇的总间隙相匹配。太厚容易造成压缩不均匀，降低密封效果。
