垫片硬度等级

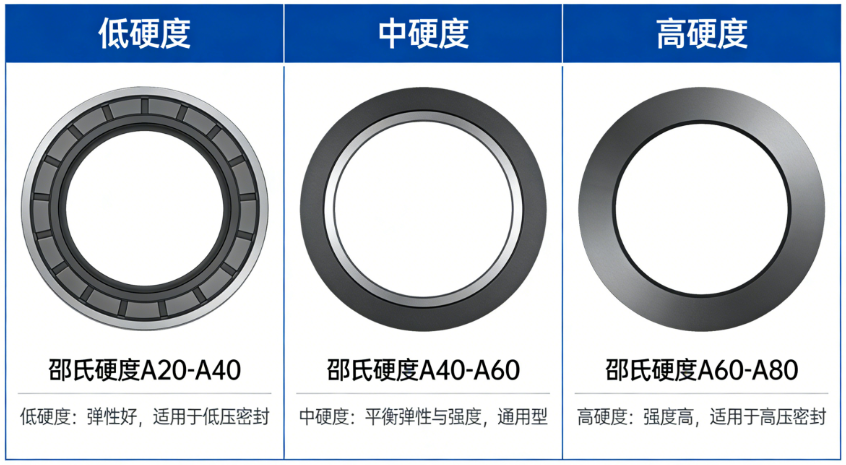

金属垫片的硬度直接影响密封性能、耐压性能和使用寿命。不同材料制成的垫片硬度等级差异较大，需与配合面硬度相匹配（一般垫片硬度应比配合面低10~20HB，以免划伤接触面）。以下是主流材质垫片的硬度等级、检测标准及选用要点。

1、硬度测试标准

测量金属垫片硬度的常用指标和标准：

布氏硬度（HB）：适用于硬度低（如铜、铝、低碳钢）、压痕大、数据稳定的材料。

洛氏硬度（HR）：

HRC：适用于高硬度材料（如淬火碳钢、不锈钢）；

HRB：适用于中低硬度材料（如退火碳钢、铜合金）。

维氏硬度（HV）：适用于精密薄垫片，测试精度高，可测量小区域的硬度。

2、主流材料金属垫片硬度等级对照表

• 垫片材质 布氏硬度（HB） 洛氏硬度 适用场景 硬度特性

• Q235碳钢垫片 退火 110~130 HRB 60~70 重型机械支撑，低压密封，硬度适中，塑性好，成本低

• 45#碳钢垫片，正火状态150~180 HRB 75~85高强度结构件，模具状态，硬度高于Q235，耐磨性更好

• 45#碳钢垫片 淬火+回火 220~280 HRC 20~28 高压耐磨场景 硬度显着增加，硬度降低是

• 304不锈钢垫片冷轧 150~200 HRB 70~90 化工、食品、户外密封耐腐蚀，硬度适中，韧性极佳

• 316不锈钢垫片冷轧 160~210 HRB 75~95 强腐蚀环境（海水、酸碱）硬度略高于304，耐腐蚀性更强

• 5052铝合金垫片 退火态（O态） 40~50 HRB 20~30 轻型设备、电子元件 硬度低、延展性优良、易变形、密封

• 7075铝合金垫片淬火时效（T6态） 150~190 HRB 60~80 航空航天、高端装备 铝合金中硬度最高，强度接近钢。

• 黄铜垫片（H62） 退火状态 60~80 HRB 30~40 管道密封、电气接地 硬度低，延展性好，密封效果优良

• 铜垫片（T2） 软 35~45 HRB 10~20 超高压密封（液压、气体） 硬度极低，易塑性变形，最佳配合

• 钛合金垫片（TC4） 退火状态 300~350 HRC 28~32 海洋工程、高端医疗器械 硬度高、重量轻、耐腐蚀、工艺要求高

3、不同硬度垫片的主要应用原理

在密封场景中，优先选择低刚度的垫片

硬度低的材料（如铜、黄铜和退火铝）延展性好，在压力下容易变形。可以填充管件表面细小的缝隙，具有良好的密封、防漏效果。

✅ 例如：燃气管道和液压系统优先使用铜垫片（HB35~45）是。

在支撑/耐磨场景下，优先选择刚度较高的垫片

硬度高的材料（如淬火45#钢、316不锈钢）耐磨性强，不易变形，适合需要长期受压或摩擦的场景。

✅ 例如：重型机械工况及模具间隙调整，优先选用45#淬火垫片（HB220~280）。

匹配配件的表面硬度以避免划伤

垫片的硬度必须小于设备配合面的硬度。

❌禁忌：高硬度不锈钢垫片（HB200）不能用在铝合金配合面（HB100）上，否则会划伤接触面。

高温环境下需要考虑硬度稳定性

某些材料的硬度在较高温度下会降低：

当铝合金垫片温度超过120℃时，韧性显着降低，不适合高温场景；

不锈钢、钛合金垫片在600℃以内硬度稳定，适用于高温高压环境。

4.常见问题高频问题及解答（表）

垫片硬度越高越好吗？

不需要。吊顶场景要求刚度低（容易变形、贴合）；辅助视图要求硬度高（耐磨、抗变形），而您您需要根据您的需要进行选择。

如何快速判断垫片刚度？

简单方法：用锉刀轻轻锉。易于锉削 硬度低（如铜、铝）；难以锉削且滑移量大的硬度（如淬火碳钢、不锈钢）。

304不锈钢垫片可以通过热处理提高硬度吗？

304是奥氏体不锈钢，热处理不能增加硬度。如果需要更高的硬度，可以选择316或沉淀硬化不锈钢（如17-4PH）。

铜垫片硬度低，其耐压性能如何？

铜垫片硬度虽低，但具有优良的延展性，可用于超高压（100MPa以上）。较低的密封效果比较高硬度的材料更好，常用于液压和气体系统。

垫片刚度与厚度有关吗？

相同材料下，厚度对硬度影响最小，硬度主要由材料组织和热处理条件决定。

5. 硬度选择三步法

确定用途：密封→选择低硬度（HB<100）；支撑/耐磨→选择较高的硬度（HB>150）。

配合配合面：测量工具配合面硬度，垫片硬度应低10~20HB。

考虑工况条件：高温/腐蚀→选择不锈钢、钛合金；高压密封→选用铜和黄铜。

上一篇: 金属垫片的型号和尺寸
上一篇: 耐磨垫片什么材料
