金属垫片的型号和尺寸

金属垫片型号根据结构类型+标准+公称直径/压力+材料的组合来命名。核心尺寸是内径/外径/厚度。分为紧固件平垫片和法兰密封垫片两个系统。以下是完整的型号、尺寸、标准和选型说明。

1.金属垫片型号命名规则

1. 通用模型格式

结构符号+标准符号+公称通径（DN）+公称压力（PN/级）+材质

结构符号：A（基本型）、B（带内圈）、C（带外圈）、D（带内外圈）、平垫圈（GB/T97）、齿形（MT）、绕线（W）等。

标准代号：GB/T、HG/T、DIN、ASME B16.20等。

公称直径：DN15/DN25/DN50…（法兰用），M4/M6/M8…（紧固件用）

公称压力：PN1.6/PN10/PN16/Class150/Class300…

材质：304/316L、Q235、铜、钛合金、石墨+金属等。

2. 常见型号举例

紧固件平垫圈：GB/T97.1 M10-304（国标平垫圈，含M10螺栓，304不锈钢）

缠绕垫片：HG/T20610 D1222 DN100 PN16（化工部标准，D型内外圈，DN100、PN16、304+石墨）

齿形垫片：MT DN80 PN40 316L（金属齿形，DN80、PN40、316L）

铜平垫：DIN125 M8-H62（德标，含M8，黄铜H62）

2. 两种主要尺寸方式（平扣垫片/法兰垫片）

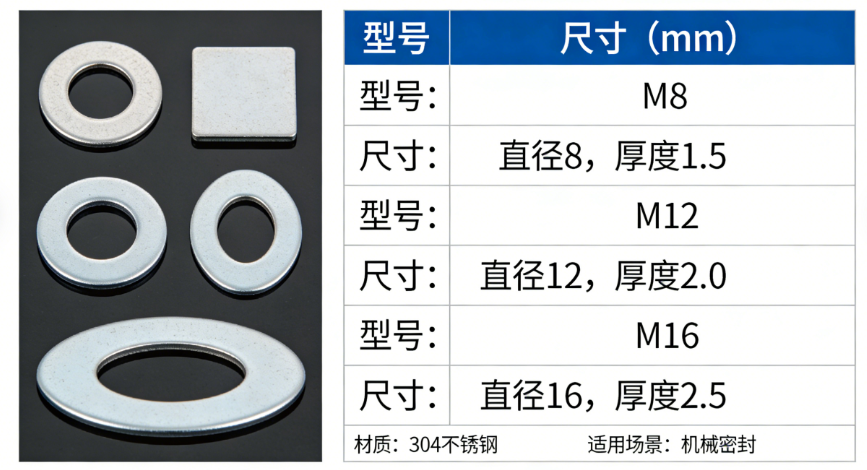

1、紧固件用金属平垫圈（GB/T97.1，最常用）

紧定螺栓M2至M30，芯部尺寸：内径d₁/外径d2/厚度t（单位：mm）

表

螺栓规格 内径 d₁ 外径 d2 厚度 t

M2 2.5 5 0.3

M3 3.5 7 0.5

M4 4.5 9 0.8

M5 5.5 10 1.0

M6 6.6 12 1.6

M8 9.0 16 1.6

M10 11.0 20 2.0

M12 13.5 24 2.5

M16 17.5 30 3.0

M20 22.0 37 3.0

M24 26.0 44 4.0

M30 33.0 56 4.0

2、法兰用金属垫片（HG/T20610/ASME B16.20）

兼容管法兰，芯部尺寸：内径D1/外径D2/厚度T，按DN/PN标记

表

公称直径 DN 内径 D1 外径 D2 厚度 T (PN16) 适用法兰

DN15 22 40 3.2 1/2"

DN25 33 50 3.2 1"

DN40 45 65 3.2 1.5"

DN50 57 75 3.2 2"

DN80 89 110 3.2 3"

DN100 108 130 3.2 4"

DN150 159 180 3.2 6"

DN200 219 240 4.5 8"

DN250 273 305 4.5 10"

DN300 324 355 4.5 12"

3.主流金属垫片类型、型号及尺寸范围

1.平垫片（最常见）

型号：GB/T97.1/97.2、DIN125、ISO7093

尺寸：M1.6~M100（紧固件） DN10~DN2000（法兰）

厚度：0.1至10mm（精密、超薄、厚）

2.金属螺旋垫片（用于中/高压密封）

型号：A（基本型）、B（内环）、C（外环）、D（内环/外环）。 HG/T20610、GB/T4622

规格：DN15-DN2000；厚度3.2/4.5/5.5/7.5mm

压力：PN1.6~PN42.0，Class150~Class2500

3、金属齿形垫片（高温高压用）

型号：MT、HG/T20632

规格：DN15-DN600；厚度2.0~5.0mm

压力：PN4.0~PN42.0，Class300~Class1500

4. 铜/黄铜垫片（密封/导电）

型号：DIN125，非标定制

尺寸：M2-M50。 DN10~DN500；厚度0.5~5mm

5、铝合金/钛合金垫片（轻质、耐腐蚀）

型号：非标、GB/T97定制

尺寸：M3-M30。 DN15~DN300；厚度0.2~3mm

4、尺寸及选型要点

1. 关键尺寸的定义

内径d₁/D₁：略大于螺栓/法兰的内径，以确保装配牢固

外径 d2/D2：确定承载/密封面积，并且必须与法兰/螺栓规格相匹配。

厚度 t/T：影响压缩量、密封效果和间隙补偿。

2. 3步选择

确定应用：紧固件支撑 →选择平垫片。管道密封→选择绕线/齿形垫片

兼容规格：螺栓→M系列。法兰 → DN+PN/级

材质确认：304（通用）、316L（耐腐蚀）、碳钢（高强度）、铜（密封/导电）

5、常见问题及解答（表）

金属垫片型号怎么样？

按“结构+标准+DN/PN+材料”阅读。例：D1222 DN100 PN16=D型绕组垫片，DN100、PN16、304+石墨

平垫M10对应什么尺寸？

 GB/T97.1 M10：内径11mm，外径20mm，厚度2mm

DN50法兰使用什么尺寸的垫片？

 DN50 PN16：内径57mm，外径75mm，厚度3.2mm

厚度如何选择？

对于低压/密封，选择 3.2mm。高压/高温选择4.5/5.5mm。请选择加厚类型进行间隙修正

你们可以生产非标准尺寸吗？

是的，激光切割/冲压定制，内径/外径/厚度将根据图纸、公差加工。 ±0.01～±0.1mm

型号A/B/C/D有什么区别？

A = 基本型。 B = 带内圈（防止内部泄漏）。 C=带外圈（定位）； D = 带内圈和外圈（最佳）

平垫和膝垫有什么区别？

平垫：支撑/间隙校正。伤口垫：中高压密封，弹性好，耐温耐压

6.常用标准概述

国家标准：GB/T97（平垫）、GB/T4622（伤口垫）、GB/T13403（石墨垫）

化工部：HG/T20610（卷取垫）、HG/T20632（齿形垫）

国际：DIN125（德标平垫片）、ASME B16.20（美标法兰垫片）
